YAMAHA RTX1200 IPsecで拠点間VPN



YAMAHA1200を使うと簡単にIPsecによる拠点間VPNを作れます。

オフィスのVPNは拠点間で1つのファイルサーバを共有するのによく使いますが、最近ではクラウドとVPN接続してオフィスのネットワークを拡張するといったことも流行です。





よくする手順

  1. ウィザードでLAN1のプライベートネットワーク設定
  2. LAN2のWANの設定
    PPPoEならプロバイダ接続の設定を行う
  3. そりゃやっぱり ぜったい がっちり 固定IPの方がイイ!
    固定IPの確認 or ネットボランチ設定
    固定IP ・・・そのままでよし!
    PPPoE ・・・ネットボランチでホスト名の設定必要
    ※ネットワーク型プロバイダ接続型で固定IPでない契約の場合、
    拠点間VPN(IPsec)は難しい・・・私は知らない。
  4. L2TP(VPN)でanonymousチャンネルの作成
    これでSSHみたいに遠隔地のルータを操作出来ます。
  5. 機器を出荷します!!
  6. 出荷先の担当者にONUと機器のWANを接続して貰います。
    これでL2TPでリモートから設定できるようになりました。
  7. 拠点間VPNの設定
    L2TPでのVPN経由でGUIから拠点間VPN(IPsec)設定するのが楽

よくある設定でRTX1200で拠点間VPN組むならこの手順が安定しています。





A拠点

  • LAN1
    プライベートネットワーク:192.168.11.0/24
  • LAN2(WAN)
    ネットワーク型プロバイダ固定IP(NURO)



ip route default gateway dhcp lan2
ip route 192.168.10.0/24 gateway tunnel 2 ←B拠点への静的ルーティング(重要)
ip keepalive 1 icmp-echo 10 5 dhcp lan2
ip lan1 address 192.168.11.1/24
ip lan1 proxyarp on
ip lan1 secure filter in 100000 100001 100002 100003 100004 100005 100006 100007 100099
description lan2 PRV/DHCP/225:NURO_LAN2
ip lan2 address dhcp
ip lan2 secure filter in 101003 101020 101021 101022 101023 101024 101025 101030 101032 101080 101081 101082 102001 102002 102003 102004 102005
ip lan2 secure filter out 101013 101020 101021 101022 101023 101024 101025 101026 101027 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 101099
ip lan2 nat descriptor 200

## L2TP
pp select anonymous
 pp bind tunnel1
 pp auth request mschap-v2
 pp auth username yuu-user xxxxxxxx ←L2TPのanonymousアカウント
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ip pp remote address pool dhcp
 ip pp mtu 1258
 pp enable anonymous


## IPsec 拠点Bへの接続
tunnel select 1
 tunnel encapsulation l2tp
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 off
  ipsec ike nat-traversal 1 on
  ipsec ike pre-shared-key 1 text hoge-key ←秘密鍵パスフレーズ
  ipsec ike remote address 1 any
 l2tp tunnel auth off
 l2tp keepalive use on
 ip tunnel tcp mss limit auto
 tunnel enable 1
tunnel select 2
 description tunnel To-kyoten-B
 ipsec tunnel 2
  ipsec sa policy 2 2 esp 3des-cbc md5-hmac
  ipsec ike keepalive use 2 auto heartbeat
  ipsec ike local address 2 192.168.11.1
  ipsec ike pre-shared-key 2 text hoge-key ←秘密鍵パスフレーズ
  ipsec ike remote address 2 kyoten-b.aa0.netvolante.jp ←拠点Bホスト名
 ip tunnel tcp mss limit auto
 tunnel enable 2


ip filter 100000 reject * * udp,tcp 135 *
ip filter 100001 reject * * udp,tcp * 135
ip filter 100002 reject * * udp,tcp netbios_ns-netbios_dgm *
ip filter 100003 reject * * udp,tcp * netbios_ns-netbios_dgm
ip filter 100004 reject * * udp,tcp netbios_ssn *
ip filter 100005 reject * * udp,tcp * netbios_ssn
ip filter 100006 reject * * udp,tcp 445 *
ip filter 100007 reject * * udp,tcp * 445
ip filter 100099 pass * * * * *
ip filter 101000 reject 10.0.0.0/8 * * * *
ip filter 101001 reject 172.16.0.0/12 * * * *
ip filter 101002 reject 192.168.0.0/16 * * * *
ip filter 101003 reject 192.168.11.0/24 * * * *
ip filter 101010 reject * 10.0.0.0/8 * * *
ip filter 101011 reject * 172.16.0.0/12 * * *
ip filter 101012 reject * 192.168.0.0/16 * * *
ip filter 101013 reject * 192.168.11.0/24 * * *
ip filter 101020 reject * * udp,tcp 135 *
ip filter 101021 reject * * udp,tcp * 135
ip filter 101022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 101023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 101024 reject * * udp,tcp 445 *
ip filter 101025 reject * * udp,tcp * 445
ip filter 101026 restrict * * tcpfin * www,21,nntp
ip filter 101027 restrict * * tcprst * www,21,nntp
ip filter 101030 pass * 192.168.11.0/24 icmp * *
ip filter 101031 pass * 192.168.11.0/24 established * *
ip filter 101032 pass * 192.168.11.0/24 tcp * ident
ip filter 101033 pass * 192.168.11.0/24 tcp ftpdata *
ip filter 101034 pass * 192.168.11.0/24 tcp,udp * domain
ip filter 101035 pass * 192.168.11.0/24 udp domain *
ip filter 101036 pass * 192.168.11.0/24 udp * ntp
ip filter 101037 pass * 192.168.11.0/24 udp ntp *
ip filter 101080 pass * 192.168.11.1 esp * *
ip filter 101081 pass * 192.168.11.1 udp * 500
ip filter 101082 pass * 192.168.11.1 udp * 4500
ip filter 101099 pass * * * * *
ip filter 102001 pass * * gre * *
ip filter 102002 pass * * tcp * 1723
ip filter 102003 pass * * udp * 500
ip filter 102004 pass * * esp
ip filter 102005 pass * * udp * 4500
ip filter 500000 restrict * * * * *
ip filter dynamic 101080 * * ftp
ip filter dynamic 101081 * * domain
ip filter dynamic 101082 * * www
ip filter dynamic 101083 * * smtp
ip filter dynamic 101084 * * pop3
ip filter dynamic 101085 * * submission
ip filter dynamic 101098 * * tcp
ip filter dynamic 101099 * * udp



## VPNに必要なパケットをNATに通す IKE(500), ESP暗号, IPsec NAT-T(4500),L2TP(1701)をルータが占有しNAT
nat descriptor type 200 masquerade
nat descriptor address outer 200 primary
nat descriptor masquerade static 200 101 192.168.11.1 esp
nat descriptor masquerade static 200 102 192.168.11.1 udp 500
nat descriptor masquerade static 200 104 192.168.11.1 udp 4500
ipsec auto refresh on
ipsec transport 1 1 udp 1701


dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.11.2-192.168.11.150/24
dns server 8.8.8.8 4.4.4.4
dns server select 500226 8.8.8.8 4.4.4.4 any .
dns private address spoof on
snmp sysname yamaha-rtx1200-00a0de6a657d
l2tp service on
httpd host lan1
statistics cpu on
statistics memory on









B拠点

  • LAN1
    プライベートネットワーク:192.168.10.0/24
  • LAN2(WAN)
    PPPoE(ビッグローブ)





ip route default gateway pp 1
ip route 192.168.11.0/24 gateway tunnel 2 ←A拠点への静的ルーティング(重要)
ip lan1 address 192.168.10.1/24
ip lan1 proxyarp on
ip lan1 secure filter in 100000 100001 100002 100003 100004 100005 100006 100007 100099
pp select 1
 description pp PRV/PPPoE/0:biglobe
 pp keepalive interval 30 retry-interval=30 count=12
 pp always-on on
 pppoe use lan2
 pppoe auto disconnect off
 pp auth accept pap chap
 pp auth myname hoge@biglobe.ne.jp xxxxxxxx ←PPPoEアカウントとパスワード
 ppp lcp mru on 1454
 ppp ipcp ipaddress on
 ppp ccp type none
 ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032 200080 200081 200082
 ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099
 ip pp nat descriptor 1000


# ネットボランチ
 netvolante-dns use pp server=1 auto
 netvolante-dns hostname host pp server=1 kyoten-b.aa0.netvolante.jp ←拠点Bネットボランチによるホスト名


## L2TP
 pp enable 1
pp select anonymous
 pp bind tunnel1
 pp auth request mschap-v2
 pp auth username yuu-user xxxxxxxx ←L2TPのanonymousアカウント
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ip pp remote address pool dhcp
 ip pp mtu 1258
 pp enable anonymous
tunnel select 1
 tunnel encapsulation l2tp
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 off
  ipsec ike nat-traversal 1 on
  ipsec ike pre-shared-key 1 text hoge-key ←秘密鍵パスフレーズ
  ipsec ike remote address 1 any
 l2tp tunnel auth off
 l2tp keepalive use on
 ip tunnel tcp mss limit auto
 tunnel enable 1


## IPsec 拠点Aへの接続
tunnel select 2
 description tunnel To-kyoten-A
 ipsec tunnel 2
  ipsec sa policy 2 2 esp 3des-cbc md5-hmac
  ipsec ike keepalive use 2 auto heartbeat
  ipsec ike local address 2 192.168.10.1
  ipsec ike pre-shared-key 2 text hoge-key ←秘密鍵パスフレーズ
  ipsec ike remote address 2 aaa.xxx.yyy.zzz ←A拠点IPアドレス
 ip tunnel tcp mss limit auto
 tunnel enable 2


ip filter 100000 reject * * udp,tcp 135 *
ip filter 100001 reject * * udp,tcp * 135
ip filter 100002 reject * * udp,tcp netbios_ns-netbios_dgm *
ip filter 100003 reject * * udp,tcp * netbios_ns-netbios_dgm
ip filter 100004 reject * * udp,tcp netbios_ssn *
ip filter 100005 reject * * udp,tcp * netbios_ssn
ip filter 100006 reject * * udp,tcp 445 *
ip filter 100007 reject * * udp,tcp * 445
ip filter 100099 pass * * * * *
ip filter 200000 reject 10.0.0.0/8 * * * *
ip filter 200001 reject 172.16.0.0/12 * * * *
ip filter 200002 reject 192.168.0.0/16 * * * *
ip filter 200003 reject 192.168.10.0/24 * * * *
ip filter 200010 reject * 10.0.0.0/8 * * *
ip filter 200011 reject * 172.16.0.0/12 * * *
ip filter 200012 reject * 192.168.0.0/16 * * *
ip filter 200013 reject * 192.168.10.0/24 * * *
ip filter 200020 reject * * udp,tcp 135 *
ip filter 200021 reject * * udp,tcp * 135
ip filter 200022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 200023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 200024 reject * * udp,tcp 445 *
ip filter 200025 reject * * udp,tcp * 445
ip filter 200026 restrict * * tcpfin * www,21,nntp
ip filter 200027 restrict * * tcprst * www,21,nntp
ip filter 200030 pass * 192.168.10.0/24 icmp * *
ip filter 200031 pass * 192.168.10.0/24 established * *
ip filter 200032 pass * 192.168.10.0/24 tcp * ident
ip filter 200033 pass * 192.168.10.0/24 tcp ftpdata *
ip filter 200034 pass * 192.168.10.0/24 tcp,udp * domain
ip filter 200035 pass * 192.168.10.0/24 udp domain *
ip filter 200036 pass * 192.168.10.0/24 udp * ntp
ip filter 200037 pass * 192.168.10.0/24 udp ntp *
ip filter 200080 pass * 192.168.10.1 esp * *
ip filter 200081 pass * 192.168.10.1 udp * 500
ip filter 200082 pass * 192.168.10.1 udp * 4500
ip filter 200099 pass * * * * *
ip filter 500000 restrict * * * * *
ip filter dynamic 200080 * * ftp
ip filter dynamic 200081 * * domain
ip filter dynamic 200082 * * www
ip filter dynamic 200083 * * smtp
ip filter dynamic 200084 * * pop3
ip filter dynamic 200085 * * submission
ip filter dynamic 200098 * * tcp
ip filter dynamic 200099 * * udp


## VPNに必要なパケットをNATに通す IKE(500), ESP暗号, IPsec NAT-T(4500),L2TP(1701)をルータが占有しNAT
nat descriptor type 1000 masquerade
nat descriptor masquerade static 1000 101 192.168.10.1 esp
nat descriptor masquerade static 1000 102 192.168.10.1 udp 500
nat descriptor masquerade static 1000 104 192.168.10.1 udp 4500
ipsec auto refresh on
ipsec transport 1 1 udp 1701


dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.10.2-192.168.10.191/24
dns server 8.8.8.8 8.8.4.4
dns server select 500001 8.8.8.8 8.8.4.4 any . restrict pp 1
dns private address spoof on
snmp sysname yamaha-rtx1200-00a0de672b09
l2tp service on
statistics cpu on
statistics memory on







GUIでIPsecを設定する

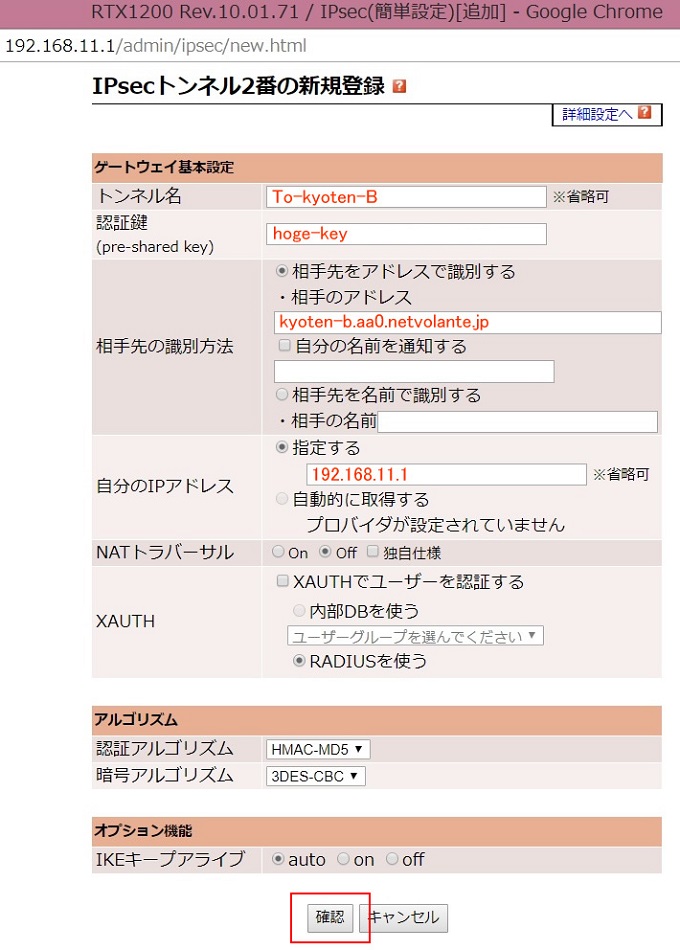

A拠点からB拠点へIPsecの設定を行います。

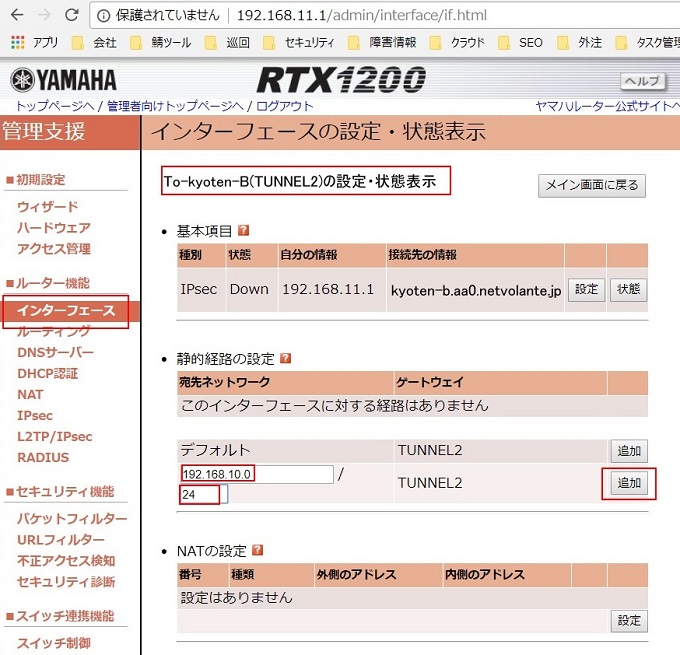

B拠点のIPsecを設定しているインターフェイスにB拠点の静的経路(192.168.11.10/24)の設定を追加します。



また、B拠点のルータでも同様にA拠点のIPsec設定を行います。A拠点とB拠点の設定が終わったわけです。そうするとステータスがUPになります。



お疲れ様です。
